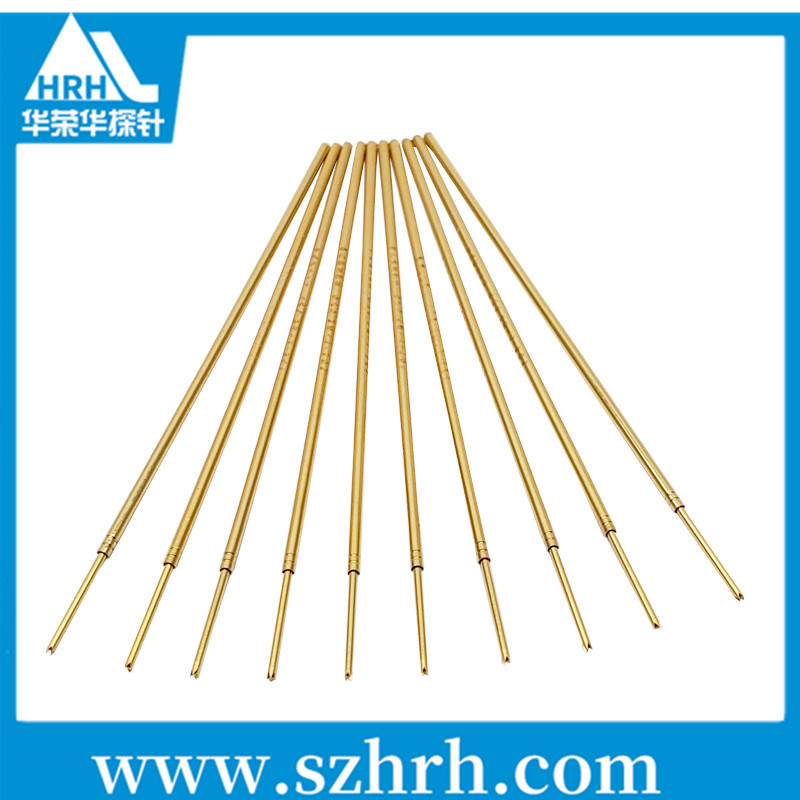

常用的線路板測試探針有很多的規格，針主要是有三個部分組成的：

一是針管：主要是以銅合金為材料外面鍍金。

二是彈簧：主要是琴鋼線和彈簧鋼外面鍍金。

三是針頭：主要是工具鋼（ＳＫ）鍍鎳或者鍍金。

以上三個部分組裝成一根探針。另外還有外套管，可以連接焊線。

PCB測試探針廣泛應用在PCBA測試的一種數據傳送，導電接觸，通過探針導電傳輸功能體的數據判斷產品是否正常接觸以及運作數據正常。

PCB測試探針的分類

1.ICT探針：一般常用間距在1.27mm、1.91MM、2.54mm，常用的系列：100系列，75系列，50系列，主要用于在電路板測試和功能測試，ICT測試和FCT在線測試及PCB空板測試使用。?

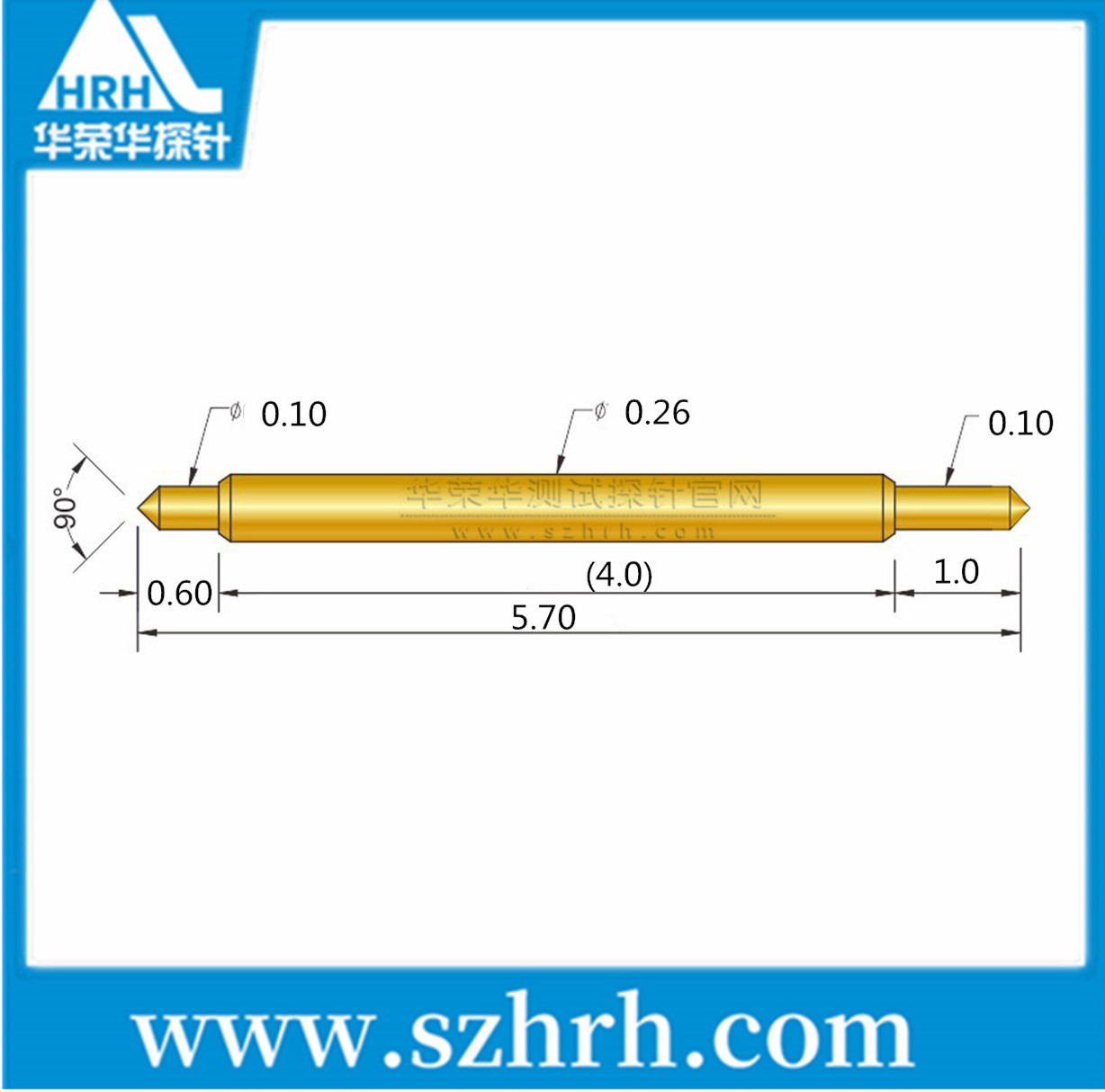

2.雙頭測試探針：用于BGA測試使用，比較緊密，做工要求比較高，一般檢測手機IC芯片、筆記本電腦IC芯片、平板電腦以及通訊IC芯片等等，針身直徑在于0.26MM~0.78MM之間。

3.開關測試探針：開關探針單獨一支探針有兩路電流，控制電路的常開常閉功能。

4.。高頻探針：用于測試高頻信號，有帶屏蔽圈的可測試10GHz以內的和500MHz不帶屏蔽圈。

5.旋轉探針：彈力一般不高，因為其穿透性本來就很強，一般用于OSP處理過的PCBA測試。

6.高電流探針：探針直徑在2.98mm-5.0mm之間，最大的測試電流可達50A。

7.非標電池接觸探針：一般用于優化接觸效果，穩定性好和壽命長，手機電池接觸部位導電用，SIM數據卡槽以及一般常用的充電器接口導電處使用比較多。
