? 測試探針卡頓怎么辦
文章出處：行業資訊 責任編輯：深圳市華榮華電子科技有限公司 閱讀量：- 發表時間：2019-11-08 10:22:00
標簽：

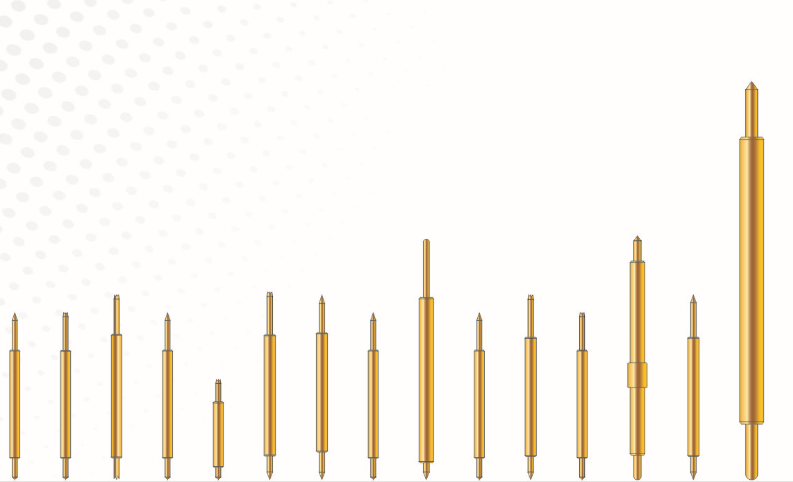

測試探針是由針頭、針管、探針彈簧組成。用戶買回來的測試探針，
一、應先觀察測試探針的套管是否彎曲；
二、觀察測試探針的套管的鍍金顏色；
二、先按壓一下測試探針，看其彈簧是否卡頓
如出現上述問題時，應怎么解決呢？
一、當發現測試探針的套管彎曲時，應先挑出來，不要著急安裝在機器上
二、發現測試探針的鍍金顏色不好時、應立馬與供應商聯系
三、如已安裝在機器上，發現測試時卡頓，不要再繼續使用，與供應商聯系，看是否退回來處理。
